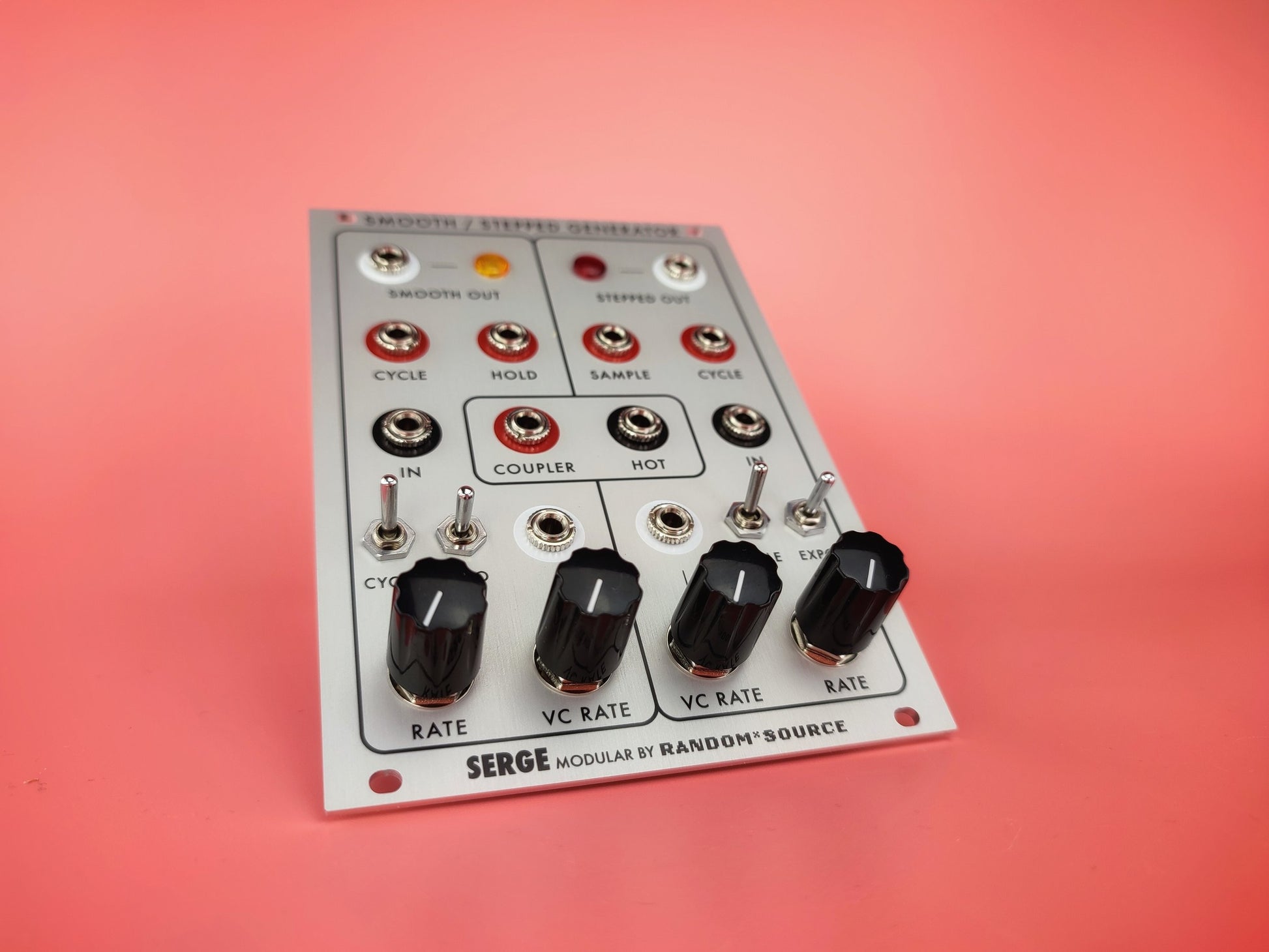

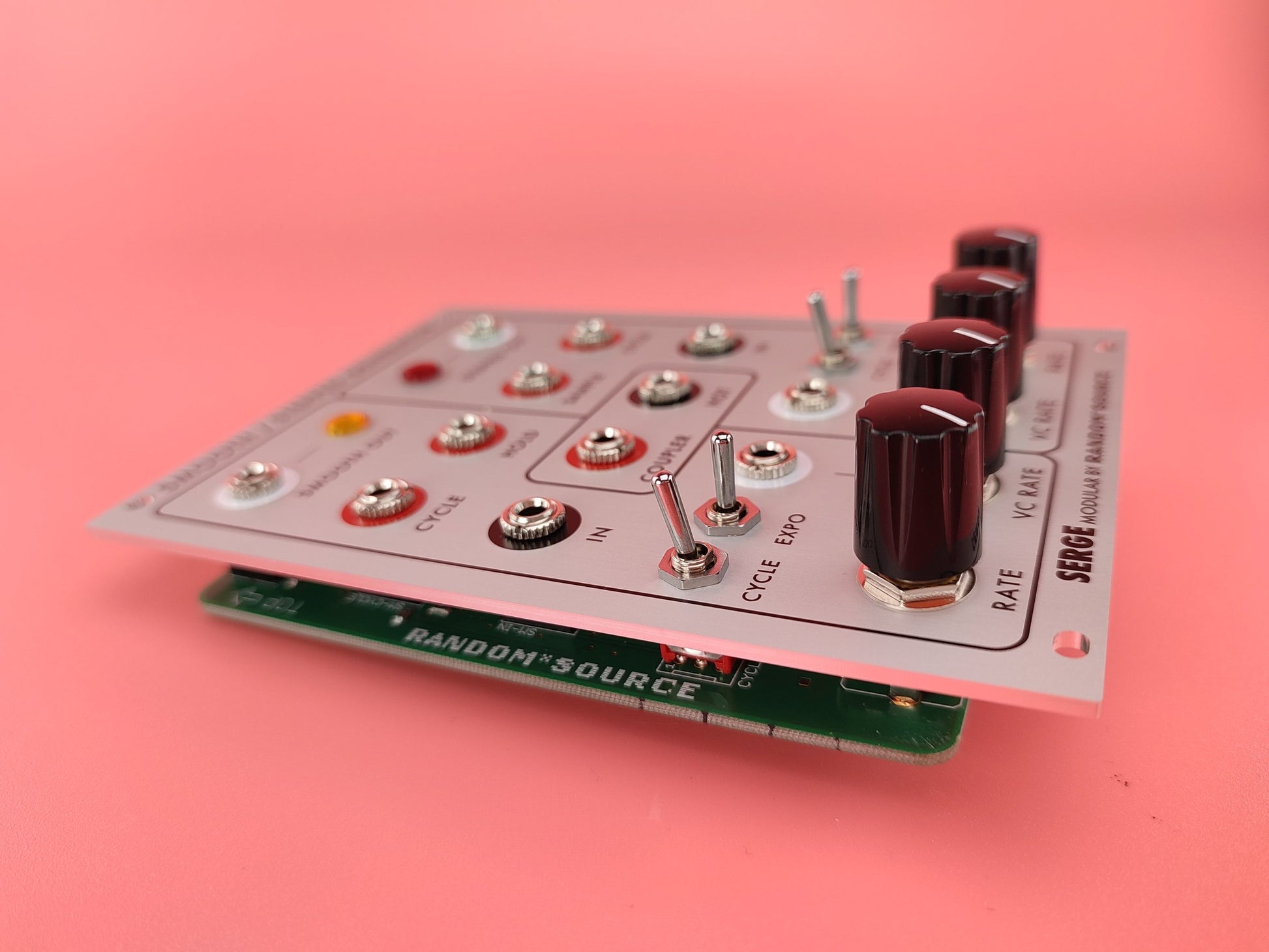

Serge Modular - Smooth and Stepped Generator (SSG)

by Random*Source

In Stock. 2 year warranty.

https://www.youtube.com/watch?v=6lIJlx51n8o

(German and French text below)

The Serge Smooth & Stepped Generator (SSG) is a complex multi-functional module which can be patch programmed to provide various slew and sample functions both for audio and CV signals. It is one of the essential Serge modules.

The Smooth section will place a positive and negative slew on input voltage transitions for lag effects, voltage controlled portamento and for low frequency filter applications.” In Cycle-mode (cycle jack patched to the input), the Smooth side “will oscillate yielding a voltage controlled triangle wave LFO. A high level into the HOLD input will enable the Smooth Function to be used as a track-and-hold circuit with voltage controlled slew rate.

The Stepped function can be used as a sample-and-hold with voltage controlled slew rate limiting. In Cycle mode, a pulse applied to the Sample input will generate complex staircase waveforms for control voltage applications and for use as audio signals.

The Coupler is an internal comparator which compares the output levels of the Smooth and the Stepped Generators. This output is useful for generating complex control voltages or random voltages.

The Random*Source version of the Smooth & Stepped Generator for Eurorack is a licensed and authorized adaption of the original Serge Modules designed by Serge Tcherepnin that provides an increased audio range of the Smooth Generator and a bipolar (“hot”) Coupler output in addition to the regular (unipolar) Coupler output.

Der Smooth and Stepped Generator (SSG) ist ein komplexes, multifunktionales Modul, das Patch-programmiert werden kann, um eine Reihe unterschiedlicher Slew- und Sample-and-Hold Funktionen für die Anwendung sowohl im CV-, als auch im Audiobereich zu erzeugen. Es ist eines der zentralen Module des Serge Systems.

Der Smooth-Bereich fügt Veränderungen des Eingangssignals positive und negative Slews hinzu und erzeugt so Verzögerungs-Effekte, mittels Steuerspannung regulierbares Portamento und Filtermöglichkeiten im niederfrequenten Bereich.

Dem Katalog von 1979 zufolge, verhält sich die Smooth-Seite im Cycle-Modus (Cycle in Input gepatcht) so: „Sie oszilliert und bietet einen LFO mit dreieckiger Wellenform, der sich durch Steuerspannung regulieren lässt. Wird ein hoher Level an den Hold-Input gesendet, kann die Smooth-Funktion als Track-and-Hold mit per Steuerspannung kontrollierbarer Slew Rate genutzt werden. Die Stepped-Funktion kann als Sample-and-Hold mit regelbarem Slew Rate Limiting verwendet werden. Wird im Cycle-Modus ein Puls an den Sample-Input gesendet, erhält man komplexe stufenförmige Wellenformen für die Benutzung im CV-, wie auch im Audiobereich. Der Coupler ist ein interner Comparator, der die Ausgangs-Level des Smooth and Stepped Generator vergleicht. Dieser Ausgang ist praktisch zur Erzeugung komplexer Steuer- und Zufallsspannungen.

Die Random*Source-Version des Smooth and Stepped Generator für Eurorack ist eine lizenzierte und autorisierte Adaption des ursprünglichen Serge Design, die einen vergrößerten Audiobereich des Smooth Generator bietet, und neben dem regulären (unipolaren) Coupler-Output einen bipolaren („hot“) Coupler-Output besitzt.

 -

Le  Smooth and Stepped Generator (SSG) est un module multifonctionnel complexe qui peut être programmé pour fournir diverses fonctions de balayage et d'échantillonnage à la fois pour les signaux audio et CV. C'est l'un des modules Serge incontournables.

La section Smooth placera un balayage positif et négatif sur les transitions de tension d'entrée pour les effets de ralentissement, le portamento contrôlé en tension et pour les applications de filtre basse fréquence. "En mode cycle (jack cycle raccordé à l'entrée), le côté lisse oscillera, produisant un LFO à onde triangulaire contrôlé en tension. Un niveau élevé dans l'entrée HOLD permettra à la fonction lisse d'être utilisée comme circuit de poursuite et maintien avec vitesse de balayage contrôlée en tension.

La fonction échelonnée peut être utilisée comme échantillonneur-bloqueur avec limitation de la vitesse de balayage contrôlée en tension. En mode cycle, une impulsion appliquée à l'entrée d'échantillon générera des formes d'onde complexes en escalier pour les applications de tension de commande et pour une utilisation comme signaux audio.

Le coupleur est un comparateur interne qui compare les niveaux de sortie des générateurs lisses et échelonnés. Cette sortie est utile pour générer des tensions de commande complexes ou des tensions aléatoires.

La version Random*Source du Smooth & Stepped Generator pour Eurorack est une adaptation sous licence et autorisée de la conception originale de Serge qui offre une plage audio accrue du Smooth Generator et une sortie coupleur bipolaire («chaud») en plus de la sortie régulière sortie coupleur (unipolaire).
