Ieaskul F. Mobenthey - Sprott

Text by Peter Blasser

«Assisàlatableàcaféenmétal,surlepontdemamaisondeplage, je ne peux pas dire s'il viendra à l'intérieur des terres ou s'il restera planant au-dessus des eaux; Je sais que c'est un nuage d'orage à cause de la foudre, s'étendantversl'espaceetlesel,échangeantdesénergies.”

Le module Sprott est un modèle de système de secousse chaotique avec un contrôle de tension normalisé de tous les paramètres. Ainsi, l'attracteur chaotique peut être réduit pour distiller le module en un filtre résonant qui est le sous-circuit dynamique sous-jacent à la plupart des systèmes à secousses. Il porte le nom de J.C. Sprott qui a publié de nombreux articles et livres sur le chaos et les circuits chaotiques, d'un point de vue rigoureusement physique. Ce module est bien entendu destiné à des fins musicales ; bien que la fonction de contrôle de tension ait une importance limitée dans les expériences de physique, elle est cruciale pour un dessein esthétique.

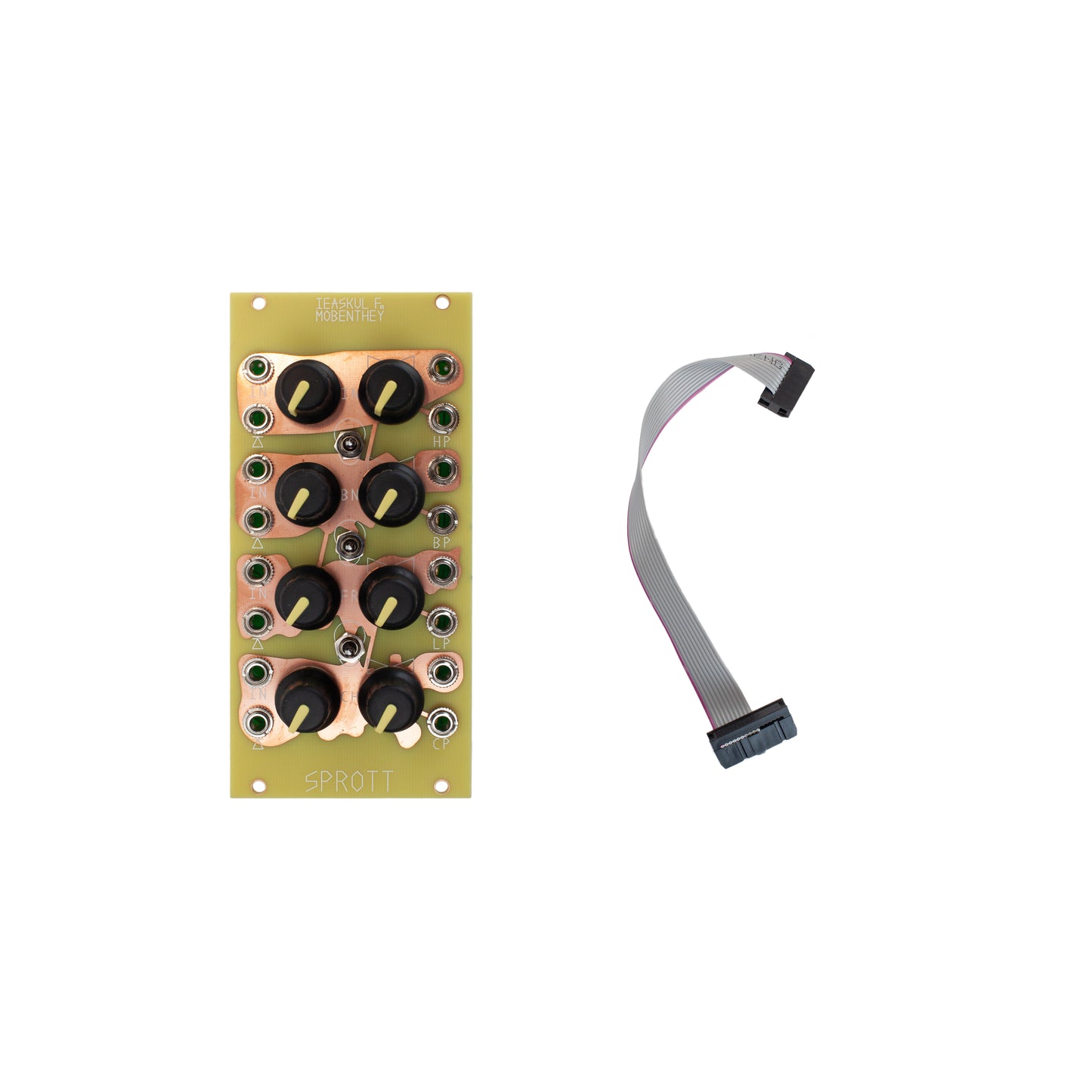

Sprott est un module Eurorack 12HP qui fonctionne sur +12 et -12 volts. Branchez le connecteur d'alimentation positif sur «+» et négatif sur «-». Le non-respect de la polarité d'alimentation entraînera la destruction instantanée de l'unité.

Sprott a trois intégrateurs et une non-linéarité «signum», selon l'équation différentielle simple, «0 = ax '' '+ bx' '+ cSGN (x) - dx». En restructurant le circuit pour l’adapter aux directives de contrôle de tension, l'utilisation d'amplificateurs de transconductance offre une entrée expérimentale pour changer la dynamique subtile de ce système: en modulant leurs diodes de linéarisation, ajoutant paradoxalement aux non-linéarités disponibles. Le module est donc à expérimenter, mais il peut toujours se résumer à un simple filtre résonnant, c'est peut-être sa puissance, en sortant et en revenant à un régime de base. Étant donné que toute équation de secousse différentielle dépend fortement des «paramètres initiaux», Sprott dispose d’une entrée VCA dédiée.

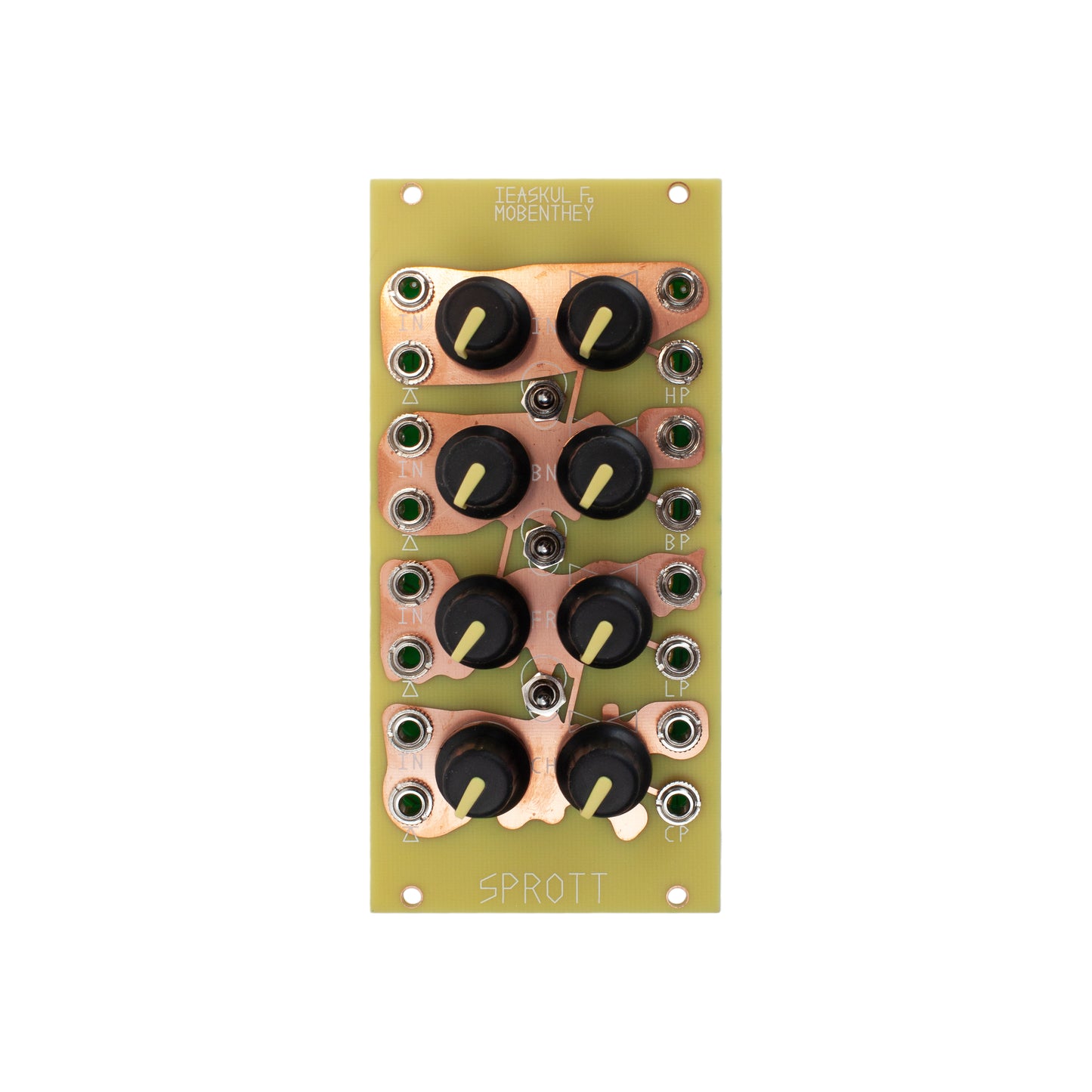

L'utilisation de ce VCA peut aider à informer l'utilisation des trois autres sections. En regardant le panneau avant de Sprott, notez que les entrées sont marquées par un remplissage en cuivre. Pour chaque section, il y a un «in» et une «diode». Le in insère l'énergie du signal directement dans cette partie de l'équation différentielle, le VCA s'insérant directement dans le passe-haut. Il faut cependant mentionner que entrer dans une section affectera le tout ; ce ne sont pas des filtres séparés mais ils sont tous interconnectés selon l'équation. La diode est la moins explicable de toutes les entrées, mais notez simplement qu'une tension plus élevée ici réduira en général la fréquence, mais elle devrait également l'amener dans un mode de fonctionnement plus linéaire. Comme Ieaskul le dit, c'est expérimental. Le VCA a un bouton de base, sur la gauche, qui définit une amplitude de base pour son entrée. Il dispose alors de l'entrée de commande VCA et d'un atténuateur associé qui le modulent en outre. Un atténuateur fonctionne comme ceci: à midi les modulations sont annulées, elles n'ont aucun effet; plus on le tourne dans le sens des aiguilles d'une montre, plus leur intensité augmente, avec une entrée positive signifiant «plus»; dans le sens inverse des aiguilles d’une montre, les modulations augmentent également, mais avec une entrée négative signifiant «plus». Ce bouton est essentiel pour contrôler dans quelle mesure et dans quelle direction vos modulations s'appliquent.

Pour chaque section, il y a une sortie qui reflète une partie de l'équation différentielle, dans l'ordre naturel où elle est construite dans les circuits. Donc, de haut en bas, il y a des sorties passe-haut, passe-bande, passe-bas et enfin, passe-chaos. Chaque section a son propre sélecteur de gamme. Lorsqu'elle est en position médiane, la section s'exécute à un débit audio standard. Pointer vers le bas est un faible débit audio, et pointer vers le haut est un CV défini, le taux le plus bas. Ils sont séparés à des fins d'expérimentation, mais le fonctionnement standard consiste à les avoir réglés sur la même plage - tout en haut, tout en milieu ou tout en bas.

La section suivante est étiquetée «Q», ce qui signifie le contrôle de la tension de la qualité ou de la résonance. Il a une structure similaire «in», «diode», «control» et potentielle. Le «Q» est le plus élevé lorsque ce bouton est enfoncé, ce qui peut provoquer une saturation de la forme d'onde permettant des expériences de filtrage déformé. À des fins de filtrage doux, augmentez «Q» plus tard qu’à midi.

La section suivante est intitulée «FR» pour «fréquence». C'est ici que la dépendance temporelle générale est modulée, également appelée «coupure» dans les terres filtrantes. Il a aussi une structure de potelet / jackage similaire.

Enfin la section du bas est consacrée au chaos, par le contrôle de la «troisième intégrale». Il a une structure de prise similaire, et il convient de noter que les boutons contrôlent le niveau de chaos qui est inséré dans la dynamique. Avec son bouton de base tout en bas, Sprott devrait revenir avec bonheur dans le monde des égalisateurs.

Pour en savoir plus sur les équations de de secousses, veuillez consulter l'énorme corpus de publications de J.C. Sprott ici:

http://sprott.physics.wisc.edu/pubs.htm
